 SỔ TAY THI CÔNG VÀ NGHIỆM THU CÁP DỰ ỨNG LỰC

QUY TRÌNH THI CÔNG CÁP DỰ ỨNG LỰC

Các loại neo trong thi công Cáp dự ứng lực:

Neo chủ động (hay còn gọi là neo công tác) được dùng để căng sau trong dầm bê tông dự ứng lực. Neo có nhiệm vụ truyền lực từ đầu cốt thép dự ứng lực vào bê tông để tạo ra dự ứng lực nén trong bê tông. Nêm neo chỉ sử dụng một lần, cùng với toàn bộ thân neo được chôn chặt trong bê tông sau khi kéo. Có nhiều kiểu neo phù hợp với từng cốt thép và phù hợp với loại kích căng kéo được dùng.

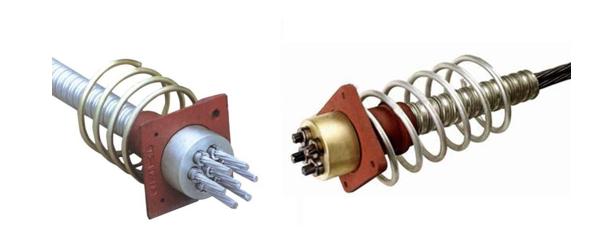

- Neo đế vuông:

• Là loại neo dự ứng lực có cấu tạo đế neo hình vuông, bát neo hình tròn với số lượng từ 01 tao cáp trở lên, được sử dụng cho những kết cấu dự ứng lực chịu các tải trọng lớn như các công trình giao thông, dân dụng, thủy lợi, các công trình công cộng.
• Cấu tạo bao gồm các bộ phận: bát neo tròn, nêm neo, đế neo vuông và cốt thép gia cường sau đế (lò xo), phù hợp với các tiêu chuẩn TCVN 10568:2017, BS EN 13391, BS 4447, ACI-318, FIP…

- Neo đế tròn:

• Là loại neo dự ứng lực có cấu tạo đế neo hình tròn, bát neo hình tròn với số lượng từ 01 tao cáp trở lên, được sử dụng cho những kết cấu dự ứng lực chịu các tải trọng lớn như các công trình giao thông, dân dụng, thủy lợi, các công trình công cộng
• Cấu tạo bao gồm các bộ phận: Bát neo tròn, nêm neo, đế neo và cốt thép gia cường sau đế (lò xo), phù hợp với các tiêu chuẩn TCVN 10568:2017, BS EN 13391, BS 4447, ACI-318, FIP…

- Neo dẹt:

• Là loại neo dự ứng lực có cấu tạo bát neo dẹt với số lượng từ 2 đến 5 tao cáp các loại 12.7, 15.24 và 15.7mm, được sử dụng tại các công trình có kích thước kết cấu có bề dày sườn mỏng như kết cấu sàn dự ứng lực, bản mặt cầu…, làm tăng khả năng chịu tải trọng, vượt nhịp lớn.
• Cấu tạo bao gồm các bộ phận: Bát neo dẹt, nêm neo, đế neo và cốt thép gia cường sau đế (lò xo), phù hợp với các tiêu chuẩn TCVN 10568:2014, BS EN 13391, BS 4447, ACI-318, FIP…

NEO BỊ ĐỘNG

Neo bị động còn được gọi là neo cố định, là loại neo được sử dụng chủ yếu tại những vị trí bị hạn chế về không gian hoặc kích thước, và tùy từng loại kết cấu dự ứng lực để sử dụng sao cho phù hợp, đảm bảo về mặt kỹ thuật và kinh tế.

NEO CÔNG CỤ

Neo công cụ là loại neo phục vụ cho công tác căng kéo dự ứng lực và được sử dụng nhiều lần. Sau mỗi lần căng kéo, cáp dự ứng lực được giữ chặt trong bê tông bởi neo công tác, còn neo công cụ được tháo ra để sử dụng lại nhiều lần khác. Ngoài yêu cầu về khả năng chịu tải trọng căng kéo, loại này còn phải đảm bảo dễ lắp đặt và tháo dỡ trong quá trình căng kéo.

Neo công cụ là bộ neo gồm bát neo và các nêm neo công cụ, đĩa hạn vị. Loại neo này được lắp vào bên trong các kích và các tao cáp dự ứng lực được khóa bên trong neo. Khi thủy lực được cung cấp vào kích, neo công cụ sẽ căng các tao cáp cho đến khi đạt được lực yêu cầu.
